О проекте
Компания КранМет успешно завершила проект по созданию крановой эстакады для клиента, которому требовалось совместить работу подъемного оборудования с беспрепятственным движением складской техники.
Задача
Заказчику необходимо было спроектировать и смонтировать эстакаду под кран-балку грузоподъемностью 3,2 тонны с одним критически важным условием: обеспечить свободный проезд фронтального погрузчика вдоль одной из сторон сооружения. Стандартный для таких конструкций шаг колонн в 6 метров полностью перекрывал бы проезд и делал невозможным маневрирование техники.
Решение
Инженеры компании разработали нестандартную конструктивную схему с комбинированным шагом колонн:
На основных участках эстакады сохранен типовой шаг 6 метров, обеспечивающий стандартную жесткость.
На проблемном участке, где требуется проезд, шаг колонн увеличен до 12 метров.
Для обеспечения пространственной жесткости и устойчивости эстакады при увеличенном пролете рассчитаны и смонтированы системы продольных и поперечных связей (раскосов). Это компенсировало нагрузки и исключило деформации.

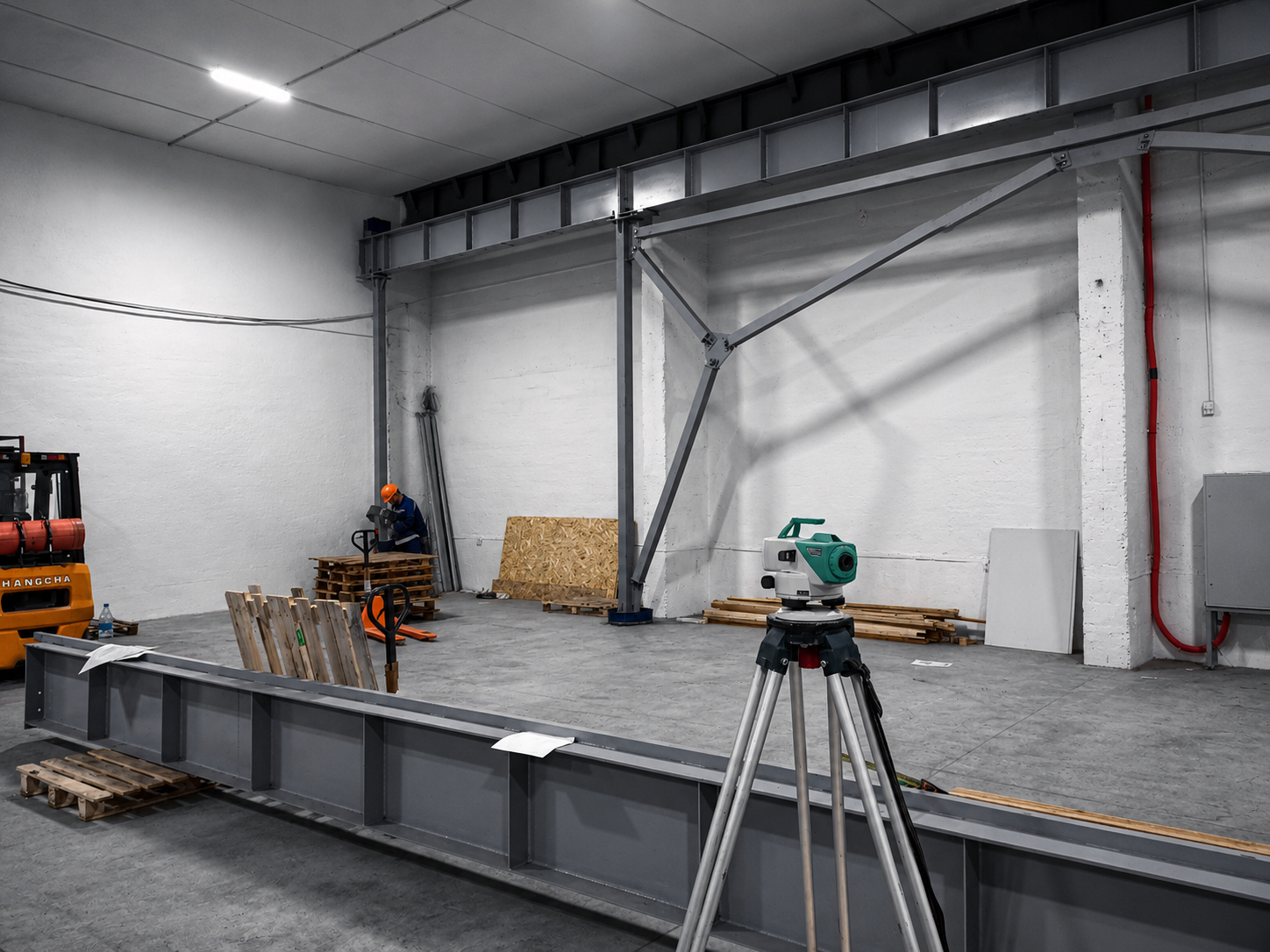

Производство и монтаж
Изготовление: произведены сварные разрезные подкрановые балки. Такая конструкция компенсирует температурные и монтажные деформации и надежно работает при неравномерных нагрузках.
Монтаж: колонны установлены на анкерную группу, нагрузка для которой была точно рассчитана в проекте. Это гарантирует, что каждый болт держит строго определенное усилие.
Фиксация: завершающим этапом стало бетонирование оснований колонн для обеспечения долговечности и жесткости всей конструкции.
Результат

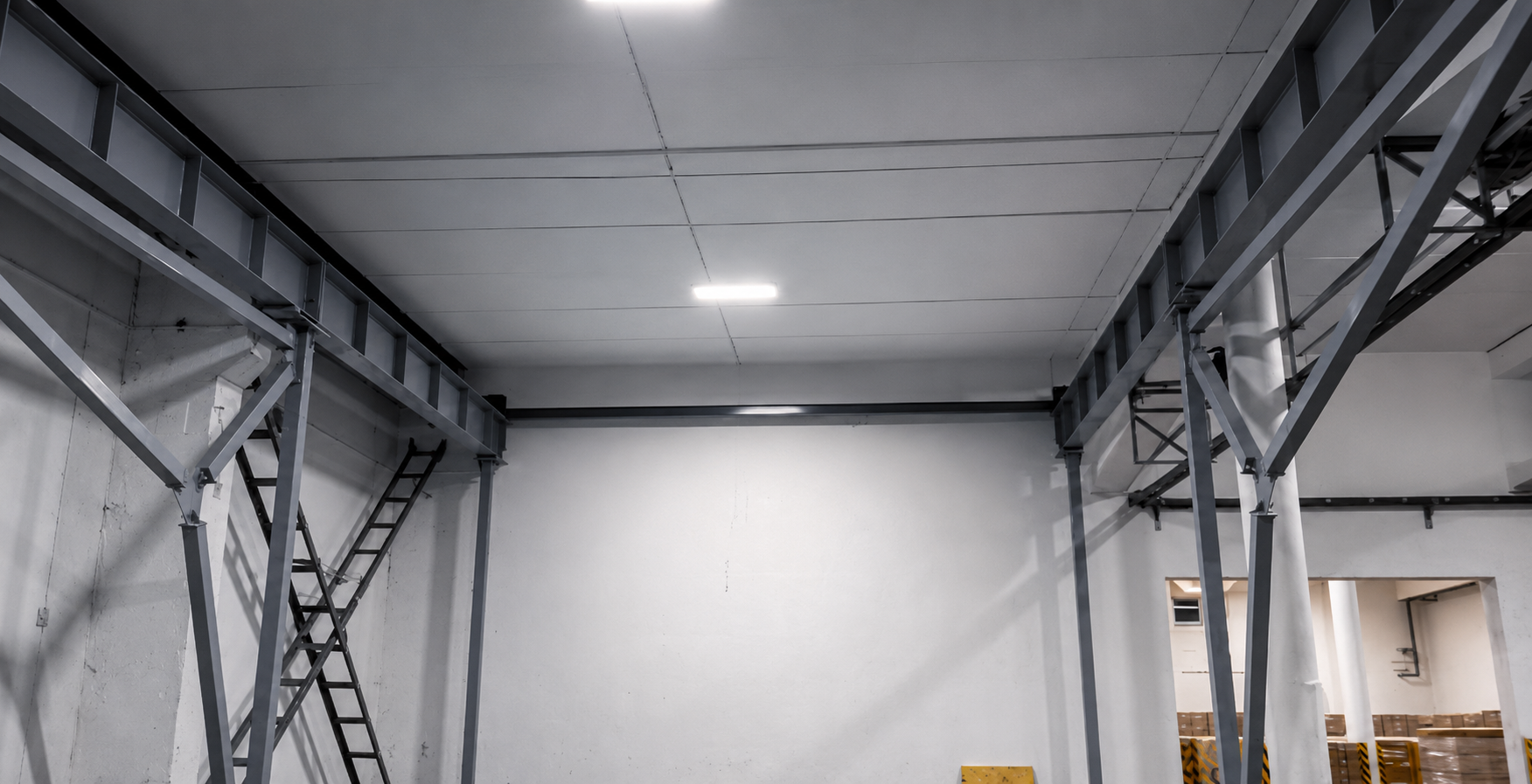

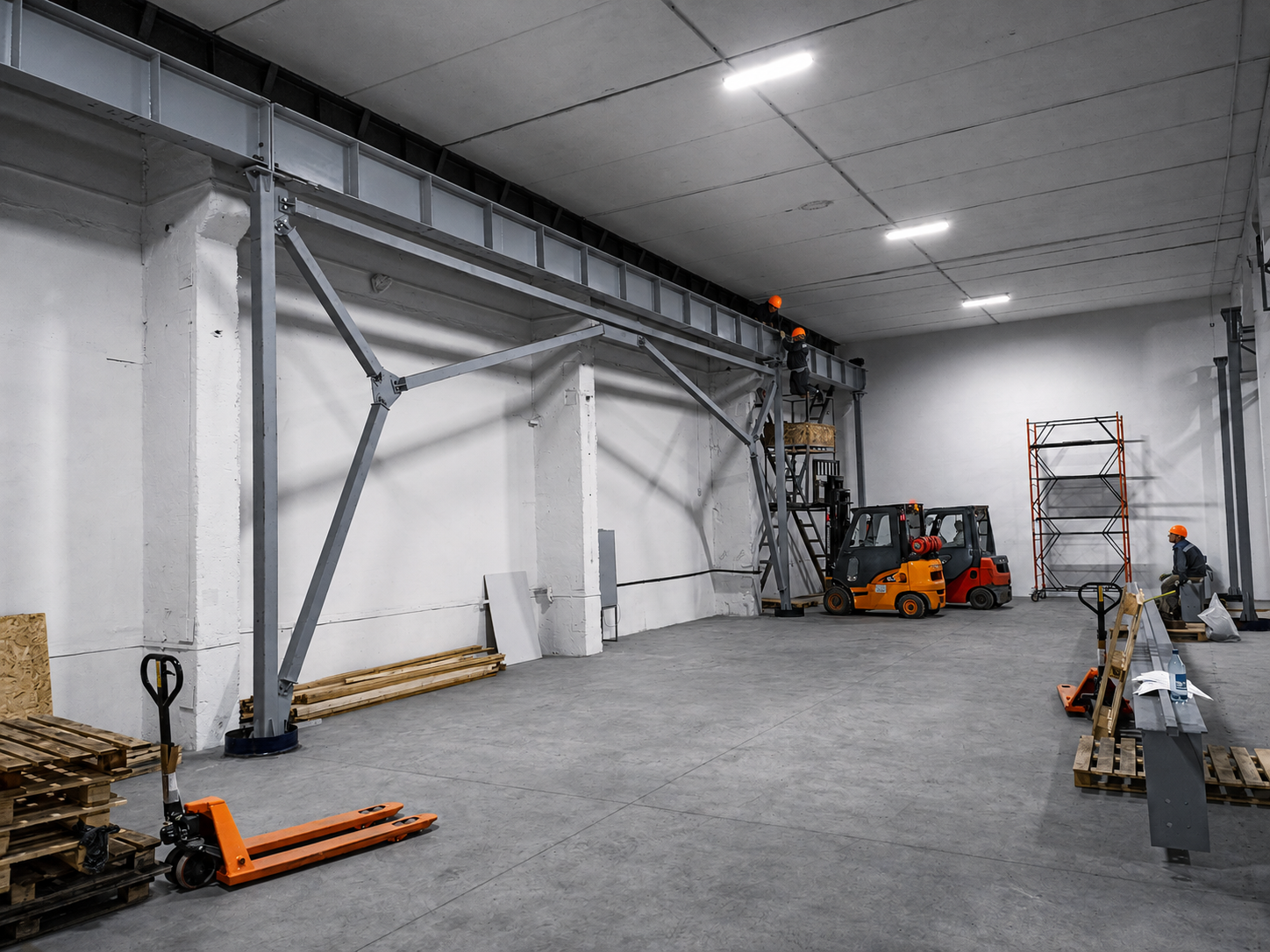

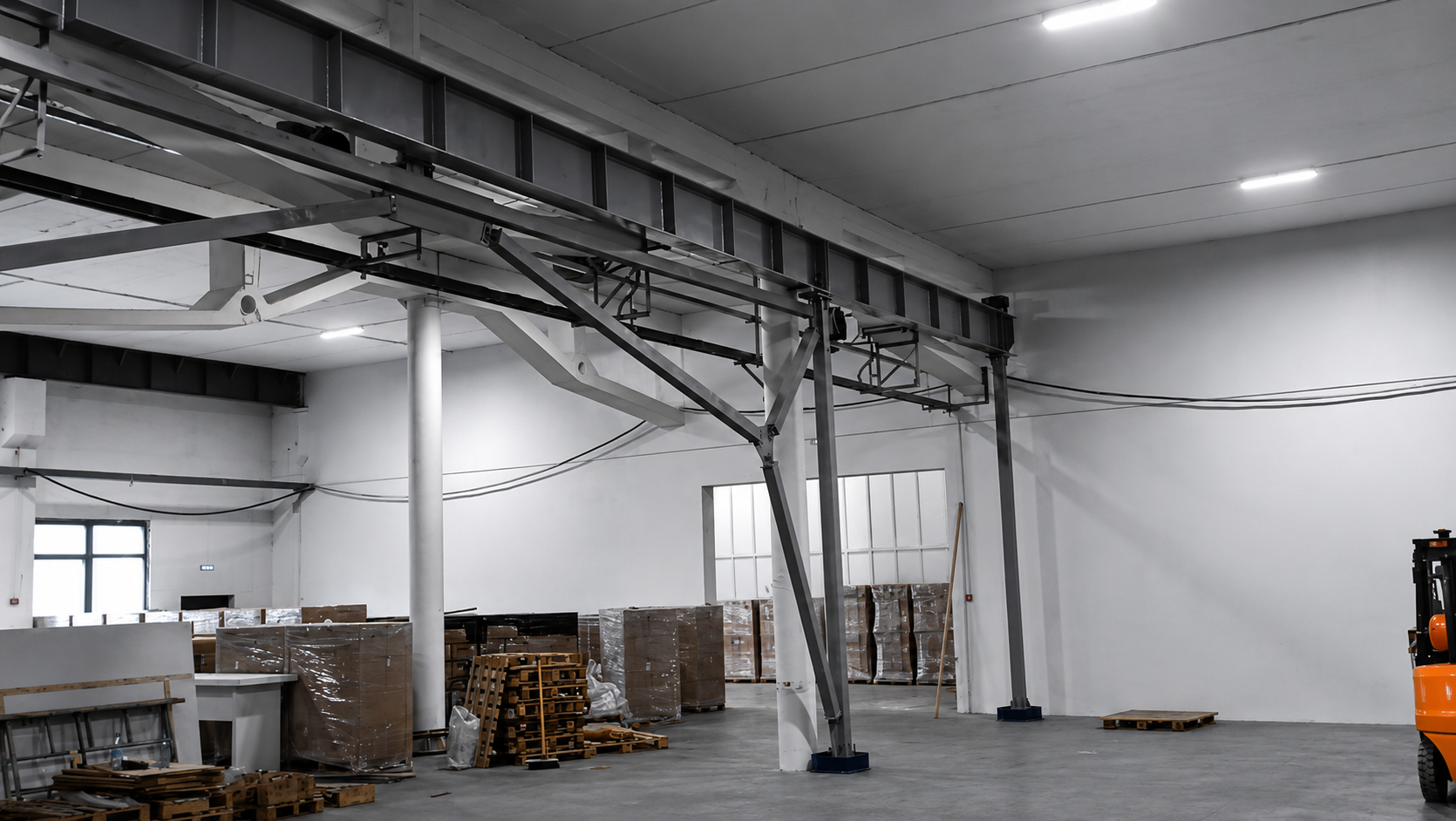

Готовая эстакада полностью соответствует техническому заданию: под 12-метровым пролетом свободно проезжает погрузчик, при этом кран-балка работает в штатном режиме по всей длине сооружения. Данное решение оптимально подходит для цехов и складов, где необходимо рационально использовать пространство без отказа от механизации.
Компания КранМет готова реализовать аналогичные проекты для грузоподъемности до 10 тонн, с любыми нестандартными требованиями по шагу колонн и габаритам проезда.
